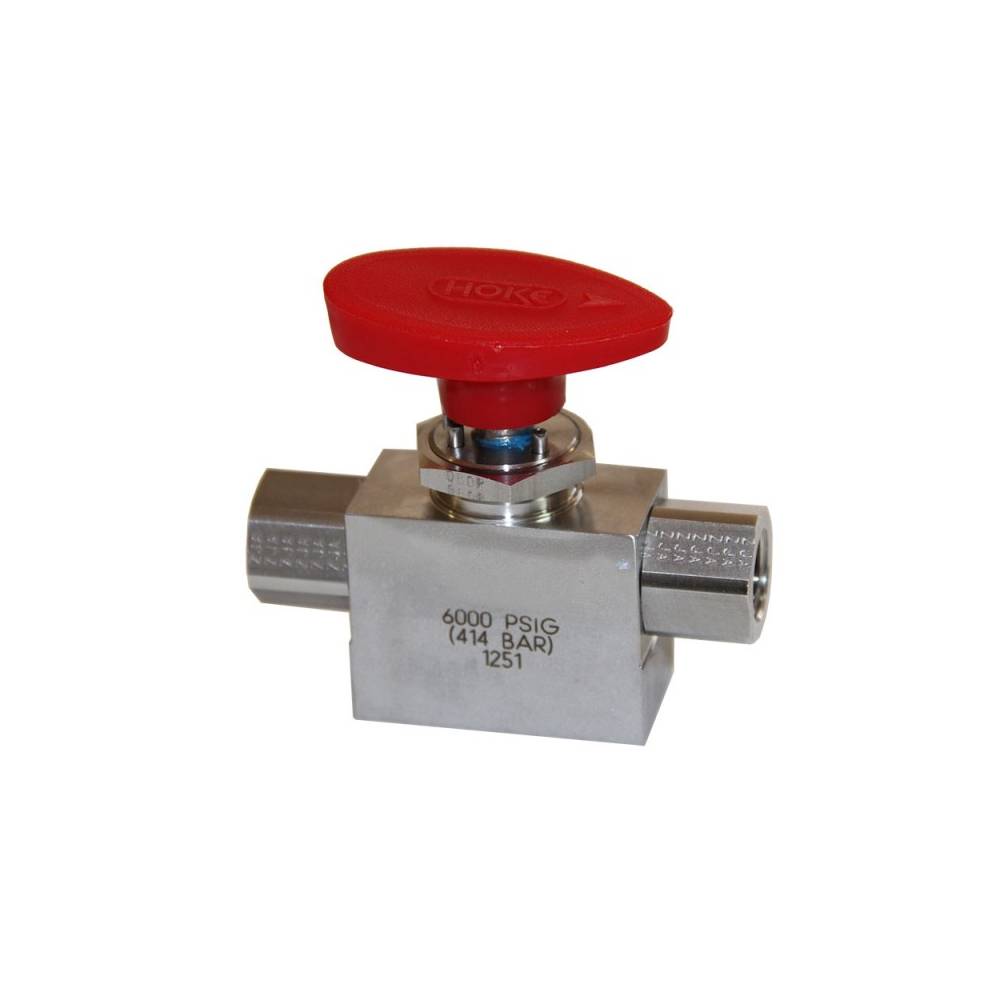

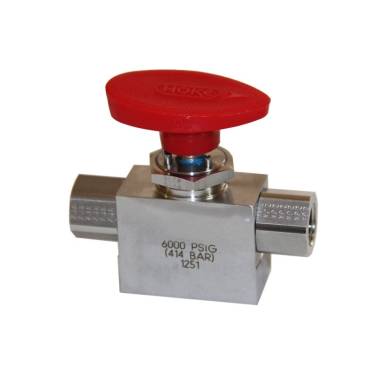

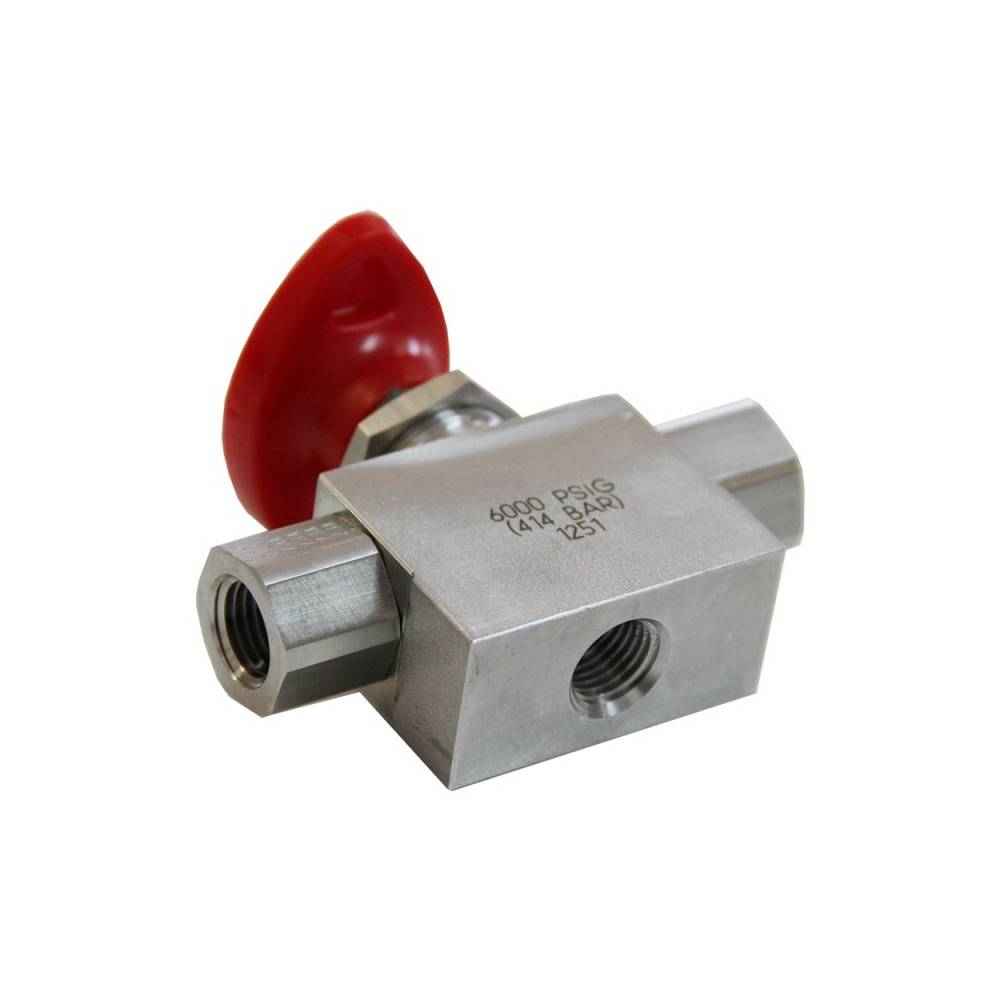

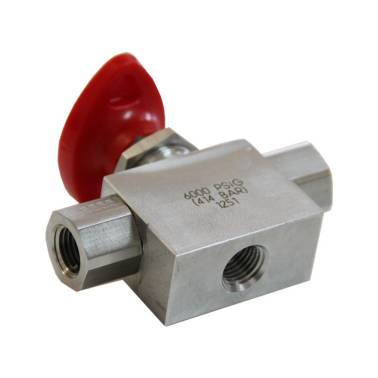

Vanne H.P inox 316L 3 voies 1/4 tour 414 bars

Vanne H.P. Inox 316L 3 Voies 1/4 Tour 414 Bars

Vanne à boisseau sphérique 3 voies pour applications industrielles, compatible air et nitrox 40%. Permet la déviation de flux.

Caractéristiques & Avantages :

• Indication visuelle du sens de passage: Poignée indiquant la position (ouverte/fermée, course 180°). Fermée en position perpendiculaire.
• Joint étanche, bi-directionnel: Sièges TFE encapsulés et boisseau poli pour étanchéité optimale dans les deux sens.
• Elimination des émissions fugitives: Garniture assurant une étanchéité parfaite sous vide ou haute pression, faible couple de manœuvre.
• Longue durée de vie: Boisseau flottant utilisant la pression pour l'étanchéité, compensant usure et température.
• Montage en panneau possible.

Spécifications Techniques :

• Pression de service: 414 bars (6000 psi)
• Raccordement: 1/4" NPT femelle (entrée/sortie)
• Matériaux: Corps inox 316L, sièges PTFE, garniture Nylatron, joints Viton
• Diamètre de passage: 4.75 mm
• CV: 0.56
• Compatibilité: Air et nitrox 40%
• Température d'utilisation: -18°C à +177°C
• Dimensions: Longueur totale (avec poignée) 68 mm, longueur corps 75 mm, largeur 22 mm, diamètre presse étoupe 22.6 mm
• Poids: 325 grammes

Mise en garde: Les vannes "hydrauliques" (300-500 bars) ne sont pas adaptées à l'air comprimé haute pression en raison de l'oxydation et du dessèchement des graisses.
